產品相關信息 返回上級

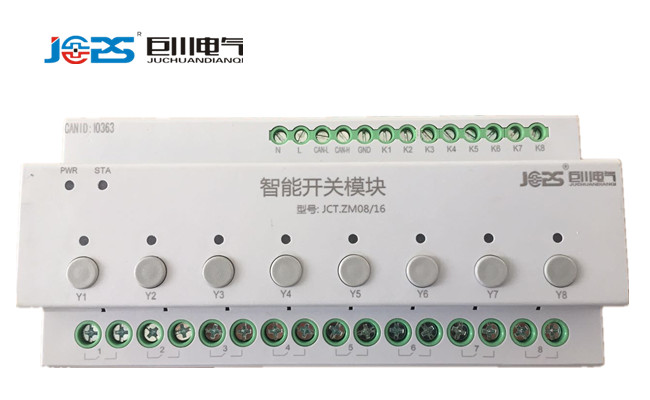

  • 產品名稱: JCT.ZM08/16 8路 智能開關模塊

  • 產品概況:
    一、概述 智能照明控制系統巨川電氣是基于計算機技術、自動控制、網絡通信、現場總線,嵌入式軟件等多方面技術組成的分布式控制管理系統,來實現照明設備智能化集中管理和控
產品簡介

8路 智能照明模塊

一、概述

    智能照明控制系統巨川電氣是基于計算機技術、自動控制、網絡通信、現場總線,嵌入式軟件等多方面技術組成的分布式控制管理系統,來實現照明設備智能化集中管理和控制,具有定時控制、聯動控制、場景模式、遠程控制等功能,控制方式智能靈活、從而達到良好的節能效果、有效延長燈具的壽命、管理維護方便、改善工作環境和提高工作效率;為現代化智能照明行業提供科學管理水平、節能減排、精簡人員、節省運營成本和提高服務質量的一套完整信息化建設及智能控制的系統解決方案。

二、功能特點

(既提高照明系統的控制和管理水平,減少照明系統的維護成本;也可以節約能源,減少照明系統的運營成本。)

1、控制模式:實現單點、多點、區域、群組控制場景預設、定時開關、亮度調節、紅外探測、光感控制、消防聯動、集中監控、遠程控制等智能控制任務

2、模塊化:系統是全數字、模塊化、分布式總線型控制系統,并將控制功能分散給各功能模塊,以提高安全性,中央處理器與模塊之間通過CAN-BUS總線直接通訊,以實現靈活控制。

3、定時控制:可以對燈光的定時開關進行定義,亮度的調節、場景設置等

4、緊急手動功能:開關模塊具備每路手動開關功能,在緊急情況下,對照明回路進行開關燈的手動操控,在線路及模塊損壞的情況下仍不影響整套系統使用。

5、斷電保存功能:市電斷電后,模塊能保持原有的設置數據,來電就能正常工作。

6、安全可靠:整個系統通過CAN-BUS總線通信,無需網關、無需服務器主機,安全可靠,安裝操作方便。

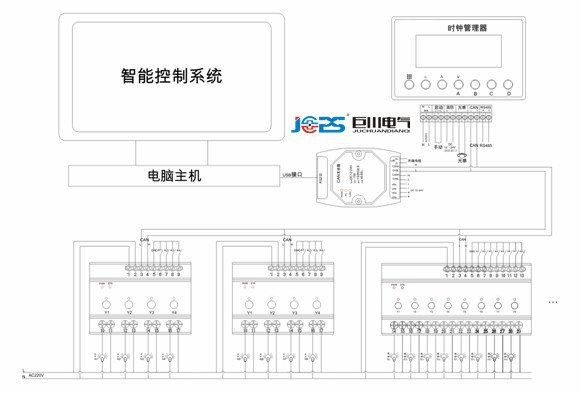

智能照明控制系統接線圖

三、控制方式

1、時間編程

根據預先定義的時間、自動開啟或關閉回路或部分回路或場景回路

2、本地手動控制

如遇到特殊情況時,可利用智能面板強制手動控制各個照明回路的開關,可可以在開關模塊上手動控制。

3、多地控制

用戶可在多個位置放置智能面板,通過CAN總線通信,可實現多地控制。

4、場景控制

用戶可預先設定控制方式相同的回路為一個場景,設置完成后可通過場景選擇一鍵開關場景回路

5、應急處理控制

在接收到安防、消防系統的報警后,自動將制定區域照明全部打開

6、外部信息控制

控制器可以接受紅外移動探測器的信號,實現人、車來時開燈、走時關燈;也可以接受光照度探測器的信號,當現場光照度低于設定值,自動開啟全部燈光。

7、系統遠程控制

照明產品通過CAN總線,借用CAN口轉RS232接口與電腦軟件系統通訊上,實現遠程控制和管理。

 系統能顯示各個控制器每個回路的工作狀態

 可以遠程手動控制每路輸出

 每路可設置10段定時(每路設定延時開關功能)

星期模式、節假日模式(新歷農歷均可設定)

光控功能和消防聯動以及場景組合遠程設置

四、產品優勢

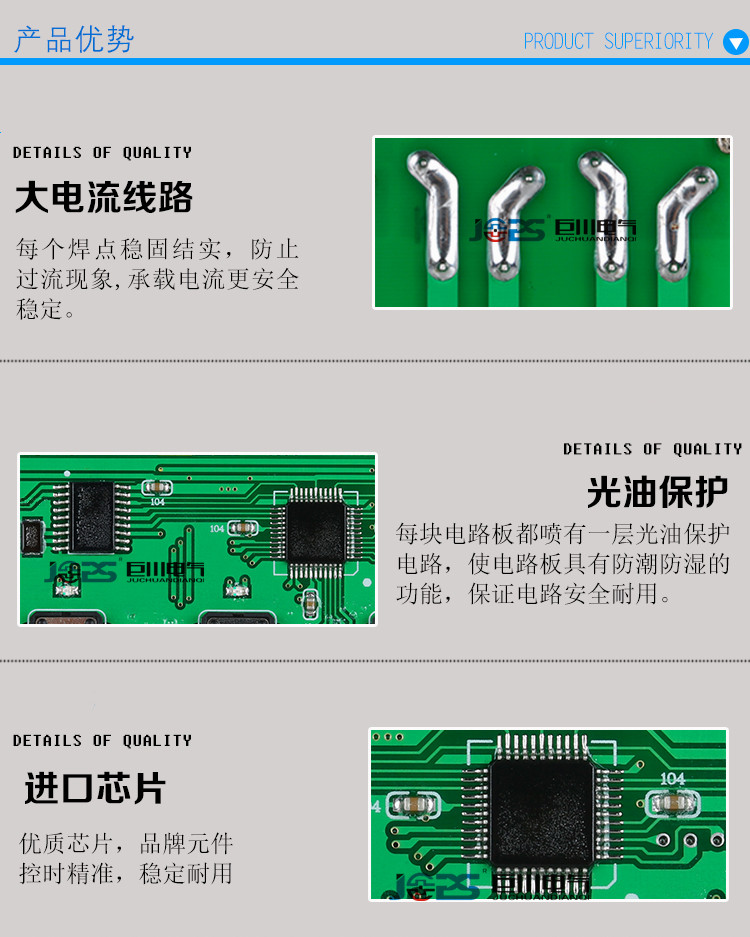

智能照明模塊線路板

五:智能照明模塊—技術參數

工作電壓AC 220V 50HZ
工作環境-40~85℃,濕度<90%
單路工作電流16A或20A
輸入端口CAN-BUS/消防接口/外部信號
輸出回路4路/6路/8路/12路
手動開關一鍵手動開關,帶反饋型
通訊接口CAN-BUS總線
通訊距離1200M
外部信號接口干接點
4路智能模塊外形尺寸126mm(長)×88mm(寬)×66mm(高)


6路智能模塊外形尺寸144mm(長)×88mm(寬)×66mm(高)
8路智能模塊外形尺寸185mm(長)×88mm(寬)×66mm(高)
12路智能模塊外形尺寸266mm(長)×88mm(寬)×66mm(高)

六:智能照明模塊產品接線

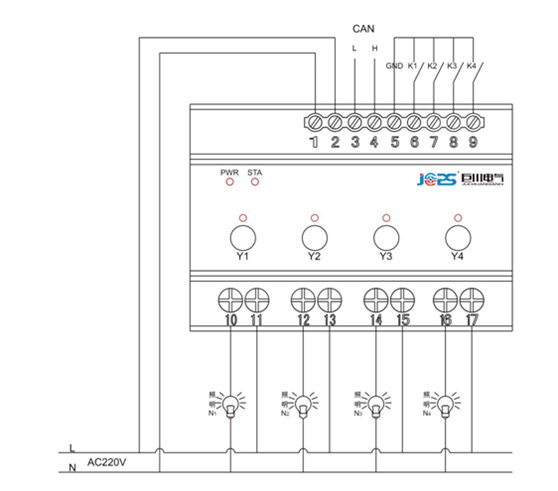

智能照明模塊接線圖


七:電腦集中控制,組網控制,CAN總線:

一、將所有模塊通過CAN-BUS總線并聯連接到電腦系統中集中操作,借助CAN口轉USB接口與電腦系統實現通訊,可設置時間等開關參數,遠程開關動作、場景模式、集中管理每個照明模塊控制功能等。

二、中間可添加面板控制或需要控制的產品和功能,CAN-BUS系統中可添加調光模塊、人體紅外、煙感雷達等感應產品。拓展功能性強,系統控制靈活方便。

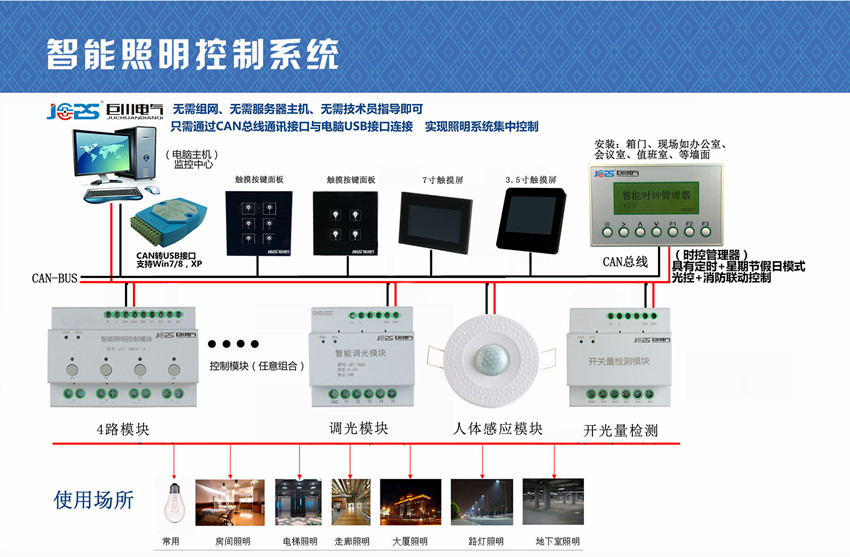

智能照明模塊與模塊之間組網結構圖:


八、產品組成(配置可任意選擇)

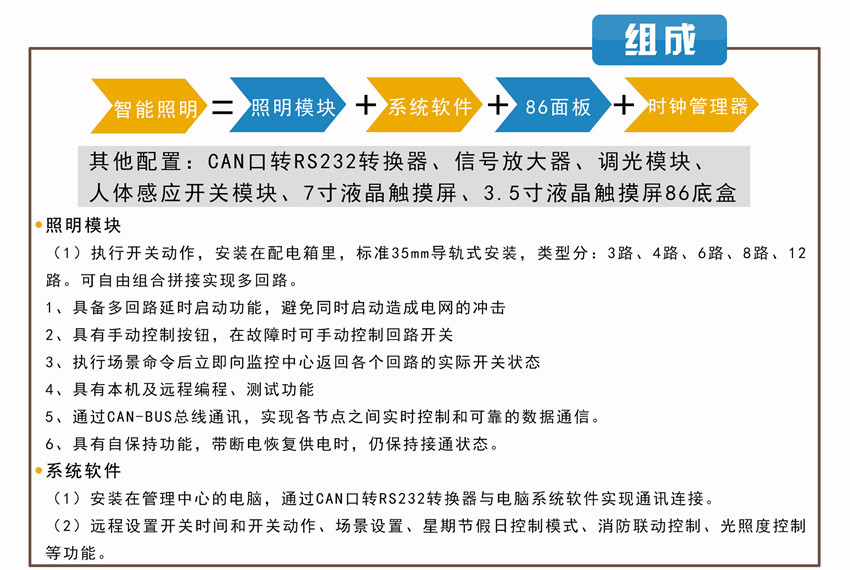

智能照明控制系統的組成

智能照明=智能照明模塊+系統軟件+86面板+時控管理器

其他配置:CAN轉RS232模塊、信號放大器、調光模塊、人體感應模塊、7寸液晶觸摸屏、3.5寸液晶觸摸屏86底盒

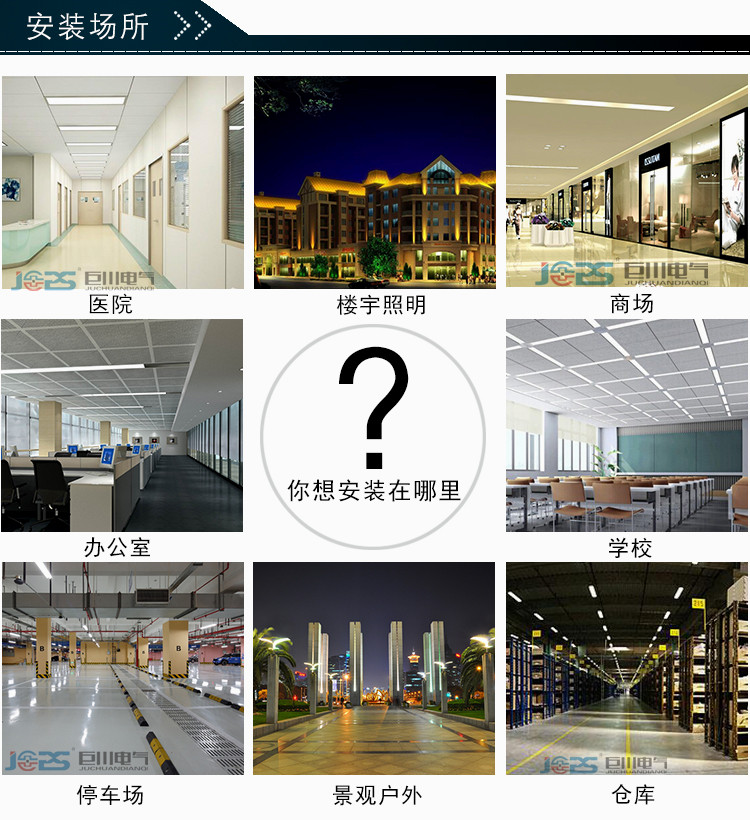

九、智能照明控制系統應用場景

智能照明控制系統應用場景

本產品最終解釋權歸巨川電氣所有,訂貨報價請聯系巨川電氣!
