（1）用途：用于建筑用單臺風機或水泵的控制

（2）功能：實現單臺風機水泵的起停控制，監測設備故障，實現與樓宇、消防、硬線控制的接口，尤其針對消防控制功能做了相應的優化。

       ①可以接受消防24V啟動信號，返回無源節點信號。

       ②可以接受硬線啟動的無源節點信號，可以返回AC220電源信號、AC220啟動信號和AC220故障信號。

       ③無論在手動狀態還是在自動狀態，消防模塊和硬線控制都可以控制風機水泵正常的啟停。

       ④在消防信號控制設備啟動時，設備會發出提示音和閃爍信號以提示設備是在消防控制狀態。

       ⑤具有故障報警功能：如果設備在需要啟動時沒有啟動或者需要停止時沒有停止，設備會發出報警音，同時報警燈常亮。

（3）產品的組成：第一部分面板顯示控制模塊；第二部分，裝到箱內的控制模塊；第三部分連接顯示模塊和控制模塊的網線。

（4）適用領域：新建的住宅、公共建筑、工礦企業、學校、醫院、化工等各個領域。

JCT-M1智能動力控制器選型:

JCT-M1-24 雙速風機控制器

JCT-M1-11單速風機控制器

JCT-M1-20兩臺單速風機/水泵獨立控制器

JCT-M1-21排水泵一用一備輪換控制器

JCT-M1X-21消防水泵一用一備輪換控制器

JCT-MF卷簾門/密閉閥控制器

JCT-MS排煙/送風風機控制器

    根據《國家戰略性新興產業發展規劃》“十二五”期間，我國將大力扶持和發展的包括節能環保產業，新能源產業，新一代信息技術產業，生物產業，高端裝備制造業、新材料產業和新能源汽車產業等七大戰略性新興產業。

巨川電氣JCT-M1系列智能動力控制器是國家產業政策支持產品，集節能、環保、節材為一體，屬于全新一代的信息技術產業和節能環保產業。JCT-M1系列智能動力控制器的應用，可以：降低設備運營成本，降低設備故障率，保障設備運行人員安全 提升項目技術層次。JCT-M1系列智能動力控制器通過創造性的技術設計，采用在風能發電控制系統中廣泛應用的核心技術，結合微電子、數據傳輸、軟件、液晶顯示等先進技術，徹底解決了傳統電機控制保護產品運行能耗高、可靠性差、分散元件多、接線復雜、接點多、調試維護麻煩等問題、實現了建筑物中各類設備如水泵、風機、空調等運行的高安全性、高可靠性和高穩定性、完全滿足民用建筑中各類電機常用的控制保護技術要求和現場工況要求。

JCT-M1智能動力控制器產品結構

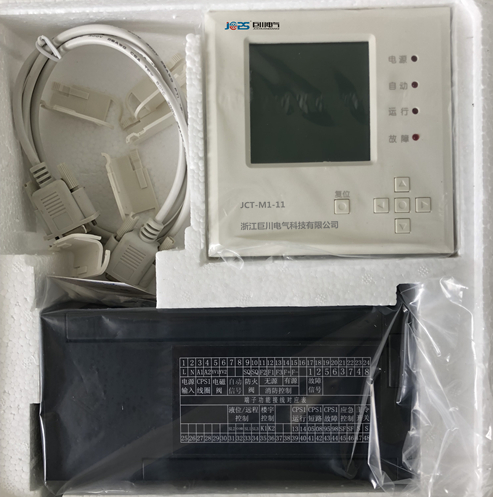

JCT-M1智能動力控制器主要由操作顯示器與控制模塊構成，兩者之間采用數據電纜線連接。操作顯示器：采用人性化設計，顯示清晰明亮，防止人眼視覺疲勞，面板采用激光噴印技術，美觀耐用。其深度只有44mm，在定制箱體時無需考慮附加深度，可節約箱體的整體空間。控制模塊有接線端子蓋保證接線的安全性及直觀性。操作顯示器可直觀顯示當前電機工作狀態并對系統進行控制操作，具有手動、自動工作模式。通過控制按鈕，可以設定系統工作狀態，實現運行、停止等功能。

控制模塊：分為主模塊與輔助模塊，它的作用是實現CPS的各種工作狀態和其它控制輸入信號的巡回檢測，保證其安全可靠的運行。可查詢CPS運行狀態觸點、控制線圈、消防信號、應急信號、自動信號、樓宇信號、消防栓等狀態，并根據預先設定的程序進行工作。

JCT-M1智能動力控制器產品特點

傳統電機的二次控制，采用指示燈、控制按鈕、熔斷器、中間繼電器、時間繼電器等分離元器件，根據功能要求，通過二次線進行連接，實現對一次設備工作的控制、監測、調節、保護等。由于采用的分離元器件方式，所以存在以上諸多問題：安全性和可靠性差，設計繁瑣，安裝調試難度大、時間長，占用空間大，控制箱、配電箱尺寸大，能耗高，運行費用高，

所需耗材多，安裝人工成本高，受環境溫度、濕度影響大等

JCT-M1智能動力控制器以FPGA控制技術為核心，通過微電子技術、數據傳輸技術、軟件技術、液晶顯示等技術的應用，將電機二次控制的重大突破。產品主要特點體現在：

1、節能降耗效果明顯——節約能耗75%

2、節約人力成本、原料成本

3、安全性好

4、可靠性高

5、電磁兼容性能優

6、使用方便

7、體積小、安裝簡單

8、維護簡單

JCT-M1智能動力控制器產品基本功能

1、操作簡單

產品采用面板顯示方式：顯示當前的運行狀態，并實時顯示各類設備的信號、運行、故障等。同時自動提示控制器的工作情況，可指示當前是否工作，工作是否正常，操作簡便。

2、控制方案設定及操作功能

產品的面板上明確的按鍵指示，包括方向鍵、確定鍵及復位鍵(←↑→↓ ■○)。通過按鍵的操作，可以在液晶顯示面板上進行電機的起停控制設定，通過進入設置狀態可以進行參數設定、如延時起動、自動輪換、輪換時間等。以圖集為基礎，保證各種控制方案的可執行性及簡易性。

3、信號觸點輸入、輸出

新式的端子接線方式：在控制與保護模塊上直接標明輸入的信號端子號，例如：CPS1 A1.A2；CPS1 05.08等。無需對線號進行編制或對照原理圖出接線圖，簡單快捷，不會出現人為的接線故障。如果在是使用過程中出現故障后，可根據操作顯示器的故障原因對照相應的接線端子排查故障即可。

(1) 在控制與保護模塊上直接標明輸入的信號端子號，例如：CPS1 A1.A2；CPS1 05.08等；

(2) 自帶自動信號輸入端口，例如液位信號SL1，SL2，SL3；樓宇信號K1，K2；消防信號F1，F2，F3等。

4、通信功能

根據設計的需求，預留通信接口，可并入其他自動化控制系統或中心。

5、安裝方式

CPS控制保護開關裝在箱體內部，為主電路元器件；JCT-M1智能動力控制器分為兩部分：操作顯示器及控制與保護模塊，控制與保護模塊安裝在箱內，操作顯示器安裝在箱門上便于操作，兩者由數據電纜線連接。

1.一般技術指標

2.電源技術指標

3.輸入輸出技術指標

其他說明

1.設計依據：

風機類符合國家建筑標準設計圖集常用風機控制電路圖10D303-2

水泵類符合國家建筑標準設計圖集常用水泵控制電路圖10D303-3

2.設計說明：

其他風機類或水泵類圖紙，按國家標準圖集號我公司給予定制。

3.應急按鈕

根據實際電機控制的需要，在模塊接線端子上留有應急按鈕接線端子，客戶在使用時，可將面板上或消防控制中心等應急按鈕引線至此接線端口上。

4.其他領域應用

其他領域可參照使用，特殊要求可非標設計，請提供相關的技術參數及設計圖紙。

5.分立元件的應用

在工程設計中，如一次主回路采用分立元件，其二次控制同樣也可采用智能動力控制器。控制電路圖可根據國際標準設計圖集10D303-2~3，由我公司提供相應的智能動力控制器轉化應用圖紙。

JCT-M1控制方式說明

JCT-M1其他說明

1.設計依據：

風機類符合國家建筑標準設計圖集常用風機控制電路圖10D303-2

水泵類符合國家建筑標準設計圖集常用水泵控制電路圖10D303-3

2.設計說明：

其他風機類或水泵類圖紙，按國家標準圖集號我公司給予定制。

3.應急按鈕

根據實際電機控制的需要，在模塊接線端子上留有應急按鈕接線端子，客戶在使用時，可將面板上或消防控制中心等應急按鈕引線至此接線端口上。

4.其他領域應用

其他領域可參照使用，特殊要求可非標設計，請提供相關的技術參數及設計圖紙。

5.分立元件的應用

在工程設計中，如一次主回路采用分立元件，其二次控制同樣也可采用智能動力控制器。控制電路圖可根據國際標準設計圖集10D303-2~3，由我公司提供相應的智能動力控制器轉化應用圖紙。

智能動力控制器接線圖:

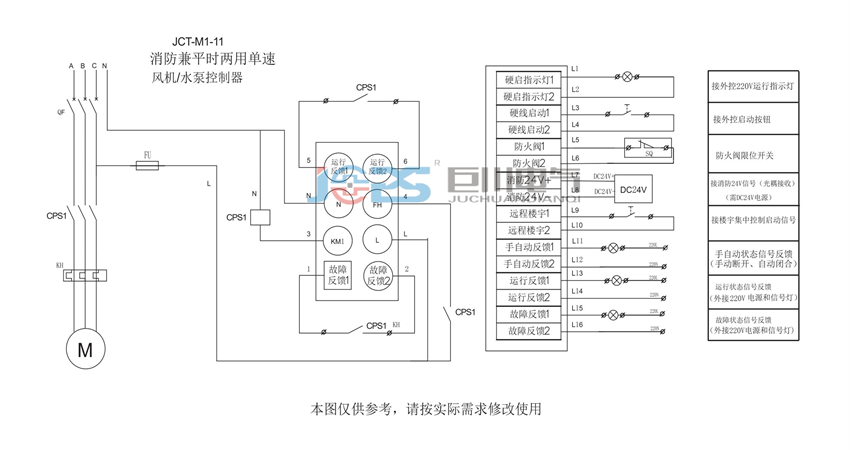

       JCT-M1-11智能動力控制器 單路接線原理圖

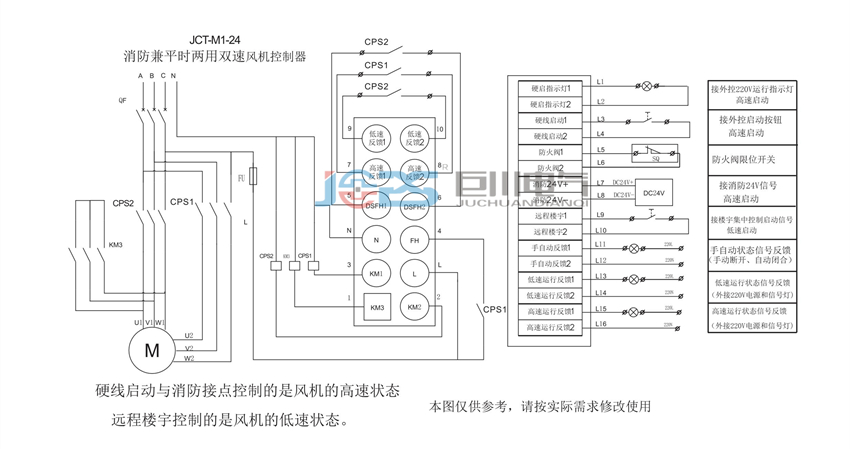

    JCT-M1-24智能動力控制器  雙速、高低速接線原理圖

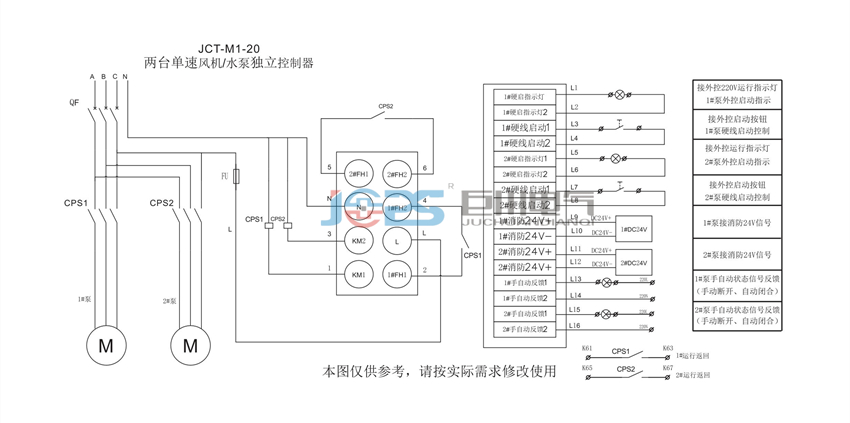

    JCT-M1-20 兩臺單速風機 水泵控制器 接線原理圖

詳情請咨詢巨川電氣，為您提供專業的智能動力控制器的解決方案！
