基于RF433無線路燈單燈控制系統

針對日益廣泛的智能照明行業的發展，巨川電氣重點推出一款基于物聯網RF433 的無線無線

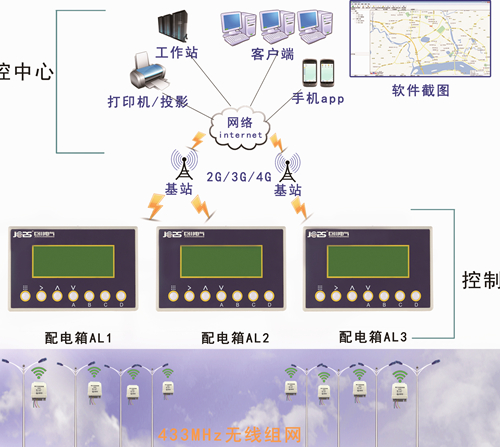

單燈控制系統的完整解決方案，整個系統由圖  1-  1 所示，通過現場控制中心 RF433 轉 GPRS網關，

將數據匯總，通過 GPRS 連接到互聯網，遠程監控中心通過聯網的路燈監控軟件，實現路燈的調光、

省電統計、損壞監測等功能。

 其中，無線單燈控制器是專業照明控制系統中的一個重要組成部分，其核心芯片采用自主研發的

RF433無線通信模塊，配合專業的硬件和軟件設計，使產品具有功能強大，易實施、免布線、工

作可靠、易于維護等優點，是專門為智能路燈照明而研發出來的高性能路燈節能產品。

圖  1- 1  拓撲圖

巨川電氣解決方案特點

（1）  完善的功能

?電壓電流功耗計量：

?DC（1-10V）模式調光

?照明設備故障報警；

?    2 路繼電器控制信號；

?    遠程互聯網+GPRS 網絡監控；

?    任意時刻節能模式調節；

（2） 內嵌專利網絡RF433協議

每個無線單燈控制器內置巨川電氣自主開發的RF433 無線傳輸協議進行自組網，免去了現

場布線的麻煩，大大節約了工程施工的成本，提高了安裝效率。

巨川電氣的自主開發的RF433無線傳輸協議歷經巨川電氣10多年來的不斷完善和發展，已

經廣泛使用在電力、工控、軌道交通、石油化工、照明等各種領域。是一個被市場和客戶認可的

可靠穩定高效的通訊協議。

接線圖

引線說明

圖  1- 2 外部接線示意圖

1、路燈接線方法如圖  1- 2 所示，交流信號 220V 電壓從控制器的 1 腳和 2 腳輸入。

溫馨提示：在接線時，需要區分零線和火線。

2、如果需要輸出調光信號時，將調光信號腳接到控制設備對應的控制信號線上。

如果沒有電源驅動器沒有調光接口，懸空調光信號線即可。

溫馨提示：控制信號為DC 1-10V 控制輸出,幅值為 10V。

1.05電氣參數

1.06 電源及功耗

除非特別說明，下表所列參數是指 Tamb=25℃時的值。

1.07交流電氣參數

1.08 計量電氣參數

標號項目條件規格

最小典型最大單位

AC IN輸入端口額定工作電源50Hz200220260V

AC OUT輸出端口額定工作電源50Hz200220260V

I額定工作電流50Hz010A

1.09 RF 參數

標號項目條件規格

最小典型最大單位

Vtest測量電壓范圍200220260V

Itest測量電流范圍010A

PW有功功率22600W

Pt有功總電能0429496.0000kWh

標號WST2422Z說明

最小典型最大單位

帶寬433450MHz9個基本通道，9 個擴展頻段

接收靈敏度-106dBm

發送功率2023.5dBm

動態輸出范圍55dB

諧波-41.2dBm/MHz

1.10功能特點

●  輸入電源：AC200～260V 50Hz

●  輸出電源：AC 200～260V 50Hz負載電流：  0～10A負載功率：  0～2000W

●  具有電流、電壓、溫度、有功功率、無功功率檢測功能

●  可選配光照度傳感器輔助參考

●  具有交流開關和 DC 0～10V、電阻調光信號輸出的功能

●  具有過流保護、燈具狀況檢測、缺省亮燈等功能

●  適用于  LED 燈、高壓鈉燈、金鹵燈等燈具的開關和調光使用

●  基于安全的過載保護設計

●  無線頻點：433MHz ISM  全球免費頻段

●  無線信道：9 個

●  單網容量：60 個節點

●  網絡拓撲：支持星型網、樹型網、鏈型網、網狀網

●  完善的  RF433  無線組網通訊協議

●  工業級工作溫度范圍：－40℃～＋85℃

1.11高壓鈉燈、疝氣燈、無極控制方案

路燈控制器內部的結構如圖 2 所示。

1.11.1   輸入與輸出

交流 220V 電壓從 AC 端口輸入，經過路燈控制板，可輸出 2 路帶繼電器控制的輸出，

接入2組高壓鈉燈（疝氣燈、無極燈）。

1.11.2   無線控制

在整個路燈的安裝過程中，無需使用控制信號線，采用無線 RF433信號作為數據傳輸，

大大減少了特別是舊燈改造工程的工程量。

1.11.3   電量檢測

為了更好檢測每個路燈的工作狀態，本路燈控制器可實現實行測量當前單燈的當前電

壓，流經當前單燈的電流，并計算出當前單燈的有功功率，總功率，在后臺服務器可匯總

單燈的月用電量，為改造智能路燈控制器后，節約的用電量，提供準備，合理的數據。

1.12LED 燈控制方案

控制器內部的結構如圖 3 所示。

圖 3 無線單燈控制器 LED 調光燈接線框圖

.12.1   電量檢測

需要檢測的電量參數為：

?輸入控制器的前端電壓；200~260V

?通過控制器的總電流：20mA~10A

?通過控制器的有功功率，消耗的總電能

?控制器的電能參數

1.12.2 DC  1-10V調光

輸出 2 路 DC 1~10V 調光控制信號，接入到 LED 電源控制器的調光控制信號上，

如 DIM+和 DIM-。

1.12.3   硬件看門狗電路

防止出現程序死機。

2. RF433轉 GPRS 智能控制端產品手冊

2.01產品外觀

2.02 產品尺寸

2.03功能特點

■  產品描述：通過移動網絡或互聯網接收控制命令，控制路燈及采集數據，存儲于數據庫；

■  網絡制式：支持移動，聯通網絡，單卡通訊；

■  通訊模式：連接上之后透傳；

■  通訊距離：RF433端輸出功率 20dbm 支持空曠 2 公里通訊；

■ 配件清單：光感傳感器、GPRS 天線，RF433 天線；

■ 智能控制終端能夠實現遠程控制路燈開燈、關燈、調光、路燈功耗采集；

■智能控制終端能夠控制無線路燈單燈控制器實現協議自組網功能；

3.  上位機軟件展示

 圖 1-無線單燈控制系統界面

4.  免責聲明

本文檔所說明的參數及配置，均在文檔指定的條件下使用，使用前請注意，如有不清楚

的地方，請聯系銷售工程師。除巨川電氣在其產品的銷售條款和條件中聲明的責任之外，巨川

電氣概不承擔任何其它責任，包括對產品的特定用途適用性、適銷性或對任何專利權、版權或

其它知識產權的侵權責任等，均不作擔保，如用戶在使用條件之外使用本產品，造成的干擾及

損失，用戶需自行承擔。

巨川可能隨時對產品規格及產品描述做出修改，恕不另行通知。

5.  售后服務及技術支持

在訂購產品之前，請您與巨川電氣銷售處或分銷商聯系，以獲取最新的規格參數說明。

本文檔中提及的含有訂購號的文檔以及其它巨川電氣文獻可通過訪問巨川電氣

的官方網站 http://www.jckbocps.com 獲得。

產品在使用過程中出現問題，請先和技術人員確定故障，如需返廠維修，請在返修單注

明清楚故障現象，并填寫公司或個人的聯系方式，與產品一并寄回。
