 智能照明開關控制器中空開的接線方式

巨川電氣-智能照明開關控制器安裝在空開前還是后

智能照明開關控制器前后面需不需要加斷路器，智能照明模塊是不是安裝在配電箱里？相信很多人在安裝使用智能照明開關控制器的過程都會有這個疑問，巨川電氣作為為您詳細講解智能照明模塊接線，安裝中的問題。

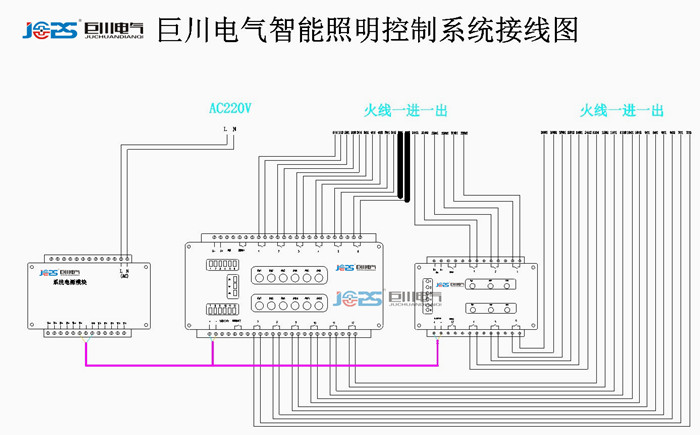

 巨川電氣智能照明模塊，智能照明開關控制器接線圖：

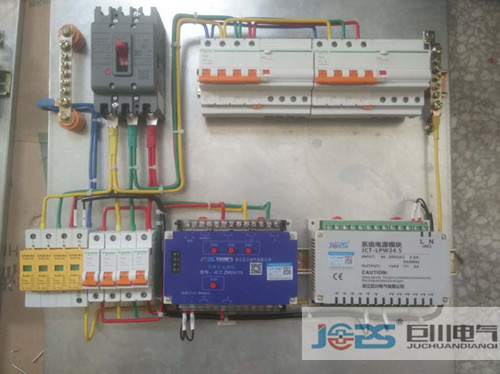

巨川電氣智能照明開關控制器安裝圖：

TLY-L3/16
TLY-L6/16
TLY-L9/16
TLY-L12/16

基本參數  .輸入電壓       DC24V

       .靜態耗電       15mA/DC24V

       .動態耗電       40mA/DC24V

       .環境條件       工作溫度0 C-45 C

                   工作相對濕度20%-90%

                   儲存溫度-40 C-+55 C

                   存儲相對濕度10%-93%

       .輸出回路       4路繼電器

       .每回路輸出電流   16A

       .額定電壓       250V AC(50/60Hz）

       .繼電器壽命     大于60,000次

       .保護         需外接斷路器

       .安裝方式      標準35mm導軌式安裝

       .繼電器電容負載  小于50uF

___________________________________________________________________________________________________

主要功能  .4路繼電器開關輸出單元

       .多達128個場景

       .每個回路具有燈具保護延時（0-60分鐘）

       .每個回路具有分批開啟延時（0-25秒）

       .每個回路具有手動開關（可選）

       .具有遠程編程和管理功能

       .上電可恢復掉電狀態

       .設備重啟可指定場景

       .LED燈顯示當前回路狀態

       .采用E-BUS總線方式通訊

       .通道運行時間統計

巨川電氣新產品升級中，敬請關注，智能照明開關控制器中空開的接線方式更多技術問題歡迎咨詢。
