接線圖如上

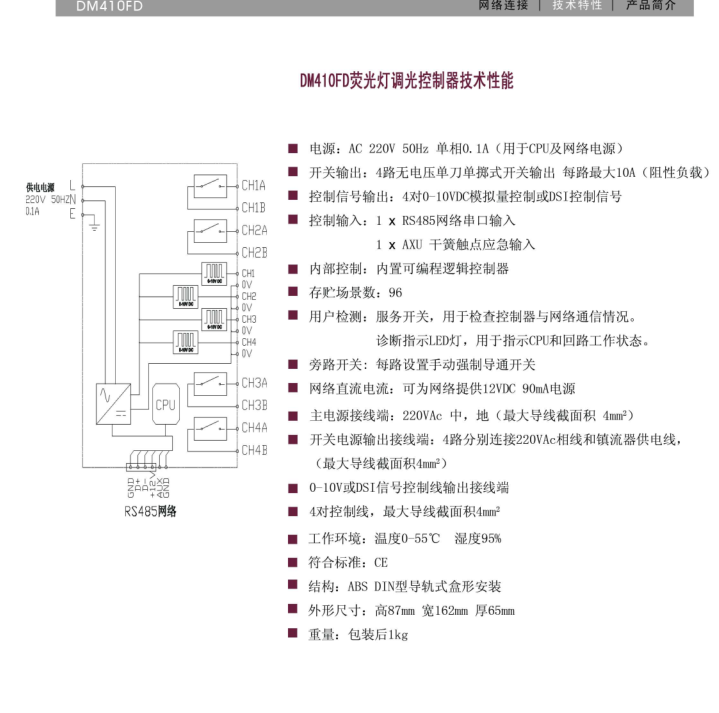

DM410FD熒光燈調光控制器技術說明：

電源：AC220V 50HZ 單相0.1A（用于CPU及網絡電源〉
開關輸出：4路無電壓單刀單擲式開關輸出每路最大10A丨(阻性負戰）
控制信兮輸出：4對0~10VDC模擬量控制或DSI控制信號
控制輸入：1*RS485網絡串口輸入
                  1*AXU干簧觸點應急輸入
內部控制：內置可編程邏輯控制器
存貯場景數：96
用戶檢測：服務開關，用丁檢查控制器于網絡通信情況。
診斷指示LED燈，用于指示CPU和回路工作狀態，
旁路開關：每路設置手動強制導通開關
網絡直流電流：可為網絡提供12DC 90mA電源
主電源接線端 ：220AC （最大導線截面積 4mm2 〉
開關電源輸出接線端：4路分別連接22VAC相線和鎮流器供電線， (最大導線截面積4mm2 ）
0-10V或DSI信號控制線輸出接線端
4對控制線，最大導線截面積4mm2
工作環境：溫度0-5度濕度95%
符合標準：CE
結構：ABS DIN型軌式盒形安裝
外形尺寸：高87*寬*162*65mm

DM410FD照明調光系列部分型號：

DM1213 12回路13A/路,數字式可編程調光控制器

 (電源輸出及每回路輸出均配空開保護輸出回路配旁路開關)總功率120A
DM1211 12回路其中9回路10A/路,3回路16A/路(總功率120A),數字式可編程調光控制器
 (電源輸出及每回路輸出均配空開保護輸出回路配旁路開關)
DM1220-LS 12回路20A/路,,數字式可編程調光控制器，總功率180A，每項功率不大于63A
 (電源輸出及每回路輸出均配空開保護輸出回路配旁路開關)
DM410FD 4回路10A/路及4回路0-10V模擬量輸出.數字式可編程調光控制器
 (用于控制熒光燈,節能燈可調光電子鎮流器,導軌式安裝)
DM410FB 4回路10A/路及4回路0-10V模擬量輸出.數字式可編程調光控制器
 (用于控制熒光燈,節能燈可調光電子鎮流器,掛壁式安裝)
高頻電子鎮流器熒光燈調光器-單相電源供電
DM1210FB 12回路10A/路及12回路0-10V模擬量輸出.數字式可編程調光控制器
 (電源輸出及每回路輸出均配空開保護,用于控制熒光燈,節能燈可調光電子鎮流器)
DM1220FB 4回路10A/路及4回路0-10V模擬量輸出.數字式可編程調光控制器
 (電源輸出及每回路輸出均配空開保護,用于控制熒光燈,節能燈可調光電子鎮流器)
DR320-LC 3回路20A/路數字式可編程開關控制器
DR620-LC 6回路20A/路數字式可編程開關控制器（內置旁路開關）
DR920-LC 9回路20A/路數字式可編程開關控制器（內置旁路開關）
DR1220-LC 12回路20A/路數字式可編程開關控制器（內置旁路開關）

DCP620 2鍵控制面板
DCP640 4鍵控制面板
DCP660 6鍵控制面板
DCP660-S 6鍵控制面板
DCP6100 10鍵控制面板
DCP710 1鍵控制面板
DCP730 3鍵控制面板
DCP740 4鍵控制面板
DCP760 6鍵控制面板
DCP770 7鍵控制面板
