PT/S4.16 智能開關模塊 PT/S8.16,PT/S12.16
  發布時間:2020-01-19 14:05:51   發布人:巨川電氣 (人氣: )
PT/S4.16 智能開關模塊 PT/S8.16,PT/S12.16 浙江巨川電氣科技有限公司PT/S4.16 智能開關模塊 PT/S8.16,PT/S12.16PT/S6.16智能開關模塊酒店智能燈光控制器4路照明模塊廠

PT/S4.16 智能開關模塊 PT/S8.16,PT/S12.16    浙江巨川電氣科技有限公司PT/S4.16 智能開關模塊 PT/S8.16,PT/S12.16

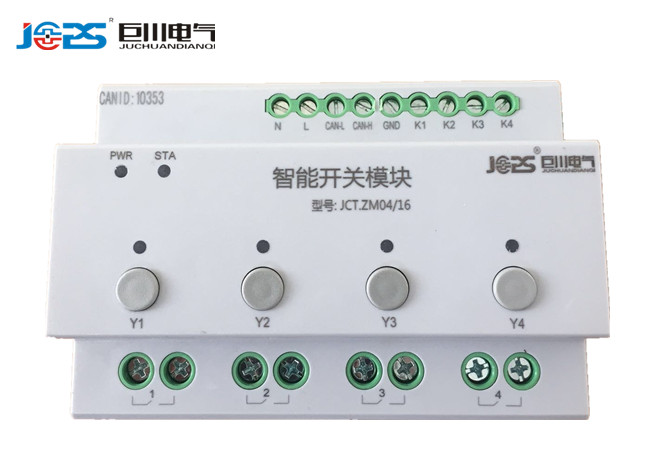

4路 智能開關模塊_副本.jpg

PT/S6.16智能開關模塊酒店智能燈光控制器4路照明模塊廠家(開關驅動模塊)是一種面向建筑電氣設備的成套電氣控制裝置,它采用先進的計算機嵌入技術,可實現各種復 雜控制方式。具備對電氣設備全面的控制和保護功能,囊括了所有類型建筑電氣設備的控制方式,利用可編程技術可以根據需要隨時調整控制方式,獨立的專業控制方式轉換、精確的分時段精確控制,可達到顯著的節能效果。

PT/S4.16智能開關模塊

PT/S6.16智能開關模塊

PT/S8.16智能開關模塊

PT/S12.16智能開關模塊

PT/SD4.16智能調光模塊

PT/SD6.16智能調光模塊

PT/SD8.16智能調光模塊

產品應用領域:

產品廣泛應用于應急照明回路、 景觀照明、 航空照明、 場地照明商廈、學校、公園、體育館、展覽館、工業園區、機場、鐵路、車站、變電站等地的燈光控制、消防聯動、能耗監測和節能管控


PT/S4.16酒店智能燈光控制器4路照明模塊廠家功能及操作說明

1、 繼電器開關手動控制

本模塊除接收外部信號進行開關控制外,也可手動控制開關。

通過操作1~12回路繼電器的手動開關,可分別控制1~12回路開、關。

2、 本機設備號

設備ID必須通過“JCT系統控制軟件”設置,設置見軟件說明。

3、 場景

多達128個場景,每個場景由任意回路組合而成。場景必須通過“JCT 系統控制軟件”來設置,設置見軟件說明。

4、 回路開啟和保護延時

回路開啟延時:每個回路可設置開啟延時,即回路啟動后,達到延時值時該回路才有輸出。開啟延時的作用,當同時啟動多個回路時,回路按延時值依次啟動,避免全部啟動時的沖擊大電流。

注:開啟延時值范圍為0.0~25.0秒。

回路保護延時:每個回路可設置保護延時,即當某回路的輸出關斷后,為了保護負載,只有時間達到保護延時值時該回路才能再受控制輸出。

注:保護延時值范圍為00~60分。

開啟延時值、保護延時值必須通過“JCT系統控制軟件”來設置,設置見其說明。

5、 重啟后運行場設置(上電恢復場景設置)

如系統設置為已開的場,本機重啟后,將運行上次關機時開啟的場景。

如系統設置為指定的場,本機重啟后,將運行指定的場景。

設置要通過“JCT系統控制軟件”,設置見其說明。系統默認重啟后不運行場景。


 智能照明模塊

智能照明控制模塊功能特點

1. 1-12路繼電器開關輸出單元

2. 自帶場景控制器,多達128個場景

3. 每個回路具有燈具保護延時(0-60分鐘)

4. 每個回路具有分批開啟延時(0-25秒)

5. 繼電器開關可手動控制

6. 具有遠程編程和管理功能

7. 設備重啟可選擇已開的場景或指定的場景


智能照明控制模塊安裝連接

1. 安裝條件

安裝位置要通風良好,注意防潮、防震、防塵。

2. 接線規格

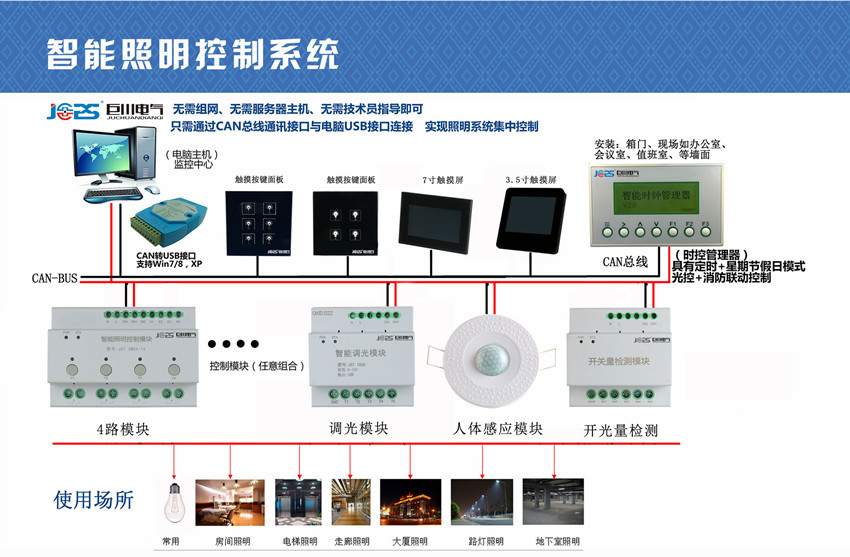

3. 典型系統連接

該模塊的典型系統連接(僅供參考)如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制(包括場景控制等)、系統管理、以及與其它控制系統聯接等。


1、輸出控制常開觸點AC250V/16A(注:負載接線示意圖)

2、運行和通信狀態指示。

3、手動控制開關,現場實驗按鈕。

4、工作電源:V ,V-:DC12V;VCC,GND:DC12V/ 2A;電源和智能照明模塊對應V 連接VCC,V-連接GND,B0,A0,RS-485通信接口,主要與后臺總線連接,智能照明控制模塊BO,A0之間對應手拉手方式連接,接線圖上未標明的在對應模塊上標示有,KEY為開關量連接型號,B1,A1為抄表連接型號,DS1為溫度采集連接型號,I1,I2根據現場編程設定




常見故障處理

1、電源故障 ----- 檢查輸入AC220V電源是否連接或連接正確;

2、無輸出控制----檢查輸出控制線是否連接正確;

3、控制器不工作 ----檢查開關DC12V電源是否連接正確;

4. 無通信-----檢查通信線路、通信端口安裝是否正確;


PT/S4.16酒店智能燈光控制器4路照明模塊廠家使用提示:

1、安裝前請認真閱讀產品使用說明書。

2、嚴禁擅自拆封產品。

3、本裝置必須由具有專業資格的人員進行安裝作業。

4、嚴禁濕手操作控制器,以防發生電擊事故。

5、不要安裝在外磁場大于5倍的地方,否則會導致產品不正常工作。

6、產品安裝場所應無爆炸危險、無腐蝕性氣體、并應注意防潮、防塵、防振動和避免日曬。

7、安裝前請檢查產品是否相符,并按說明書要求進行調試,產品功能正常、動作可靠、確認完好無損,方可安裝。

8、本產品沒有短路、漏電、過流保護功能,使用時工作電源及輸出回路要使用相應的過載、漏電、短路保護電路。

9、產品投入運行后,使用單位應作運行記錄,并建立相應的管理制度,

10、其它未盡事宜,請按電器標準的使用要求使用。

PT/S4.16 智能開關模塊 PT/S8.16,PT/S12.16    浙江巨川電氣科技有限公司PT/S4.16 智能開關模塊 PT/S8.16,PT/S12.16
