巨川電氣GF-LCS101單燈控制器介紹使用   來源：http://www.youhuidz.com/

智能路燈控制系統
    巨川電氣新一代智能路燈控制系統，主要由道路照明系統管理平臺、路燈集中控制器和路燈單/雙燈控制器三部分組成。該系統采用先進的智能控制技術、無線物聯網通信技術、電力線載波通信技術、智能電源管理技術、電子地理信息技術等，對所有道路照明設施實施網絡化、信息化、智能化、自動化的遠程集中控制和統一管理，實現設備的遠程診斷維護和自動故障報警，有效提高管理人員的管控、維護、檢修能力和效率。智能路燈控制系統為道路照明設施整體“亮燈率”和“設備完好率”提供保障，同時降低電能消耗、減輕工作人員勞動強度，避免了不必要的電能、人力和物力的浪費，有助于提高城市道路照明服務質量，進而提高整個城市的管理和服務水平。
    巨川電氣智能路燈控制系統的管理平臺主要包括統計概括、GIS地圖、基礎數據、歷史監控、方案投放、方案讀取、數據同步、核心參數、短信模塊、系統管理十大模塊。該管理平臺采用超強直觀的可視化界面，實時準確分析、判斷、定位和標注故障。監控的目的是監測現場設備、輸入輸出線路和中間電器的運行狀態，達到預兆故障，保障亮燈的目的。

GF-LCS101單燈控制器產品簡介

GF-LCS101單燈控制器

    GF-LCS101單燈控制器是巨川電氣自主研發生產的智能型單燈控制器，采用電力線載波通信方式與GF-LCS8008路燈集中控制器進行數據交換，路燈集中控制器采用GPRS無線通信方式與電腦、手機等智能終端通信。GF-LCS101單燈控制器適合于LED燈、電子式鈉燈、電感式鈉燈、金鹵燈等燈具的開關控制以及LED燈、電子式鈉燈的調光控制。利用單燈控制器可以收集各盞路燈運行過程的信息和周邊環境信息，制定合理的路燈運行模式來提高路燈管理水平，降低電力消耗和管理成本。

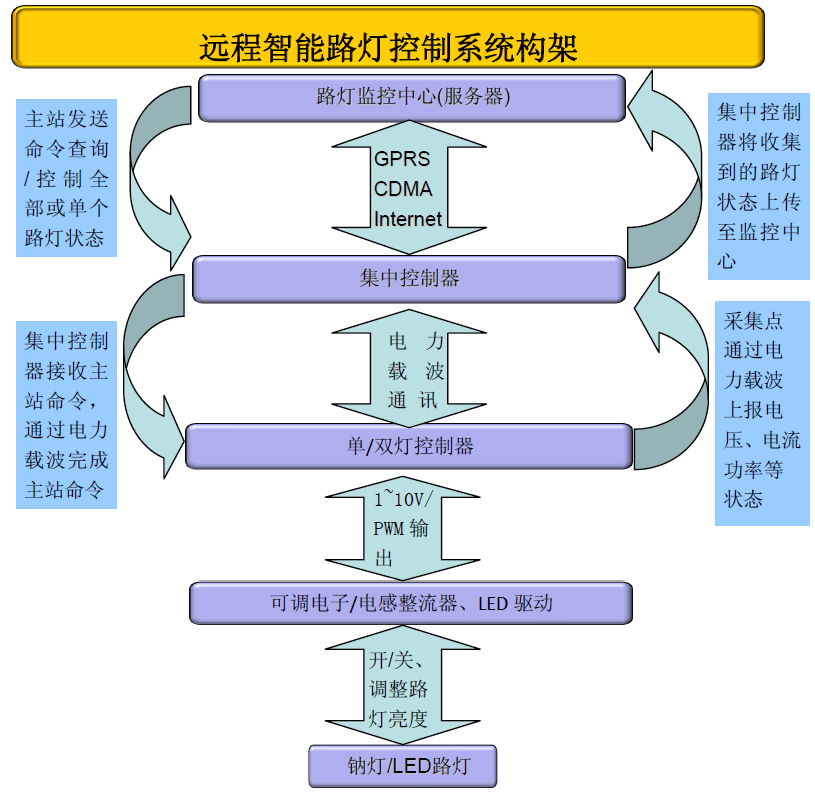

GF-LCS101單燈控制器系統架構

GF-LCS101單燈控制器產品功能

    GF-LCS101單燈控制器是以32位微控制器為核心的智能型單燈控制器，由電壓采樣電路、電流采樣電路、計量芯片、電力載波集成電路和路燈控制回路等組成。計量芯片將來自電壓采樣電路和電流采樣電路的模擬信號轉換為數字信號，并對其進行數字積分運算，從而精確地獲得各種電量數據（有功、無功、視在、電壓、電流等參數），電力載波集成電路按照相應的要求對數據進行處理和保存，并通過電力線載波通信（PLC）和外部進行數據交換。GF-LCS101單燈控制器具有載波通信、路燈開關、路燈調光、電壓電流采集、過載保護、故障報警等實用功能。

■ 通訊功能：利用電力載波芯片，集成電力線通信調制解調器(軟件和協議可以根據不同客戶而定制)，充分體現電力載波芯片的    全部特點和優勢,為用戶提供了可靠的通信性能。

■ 開關控制功能：GF-LCS101單燈控制器集成了一路開關（繼電器），實現開關功能，讀取功率、電壓、電流、功率因素等數      據，并儲存在本裝置中。

■ 調光控制功能：GF-LCS101單燈控制器提供一路PWM或一路0—10V的模擬量輸出，可對電子鎮流器/LED路燈等進行調光；提供一    路恒定功率輸出，可對電感式高壓鈉燈等進行調光。

■ 計量功能：GF-LCS101單燈控制器內部包含一個電流與電壓計量電路，實時地采集電流和電壓等數據，監控單燈控制器負載的    工作情況，可以隨時讀取負載的：電壓、電流、功率（有功、無功、總功率）、功率因素和有功電能。

■ 保護功能：具有過電流保護和過電壓保護功能。

■ 報警功能：強大的異常處理機制，支持過載報警、燈具故障報警，異常關燈報警；可以配置特定節點為防盜終端，具備電纜防    盜功能。

GF-LCS101單燈控制器技術參數

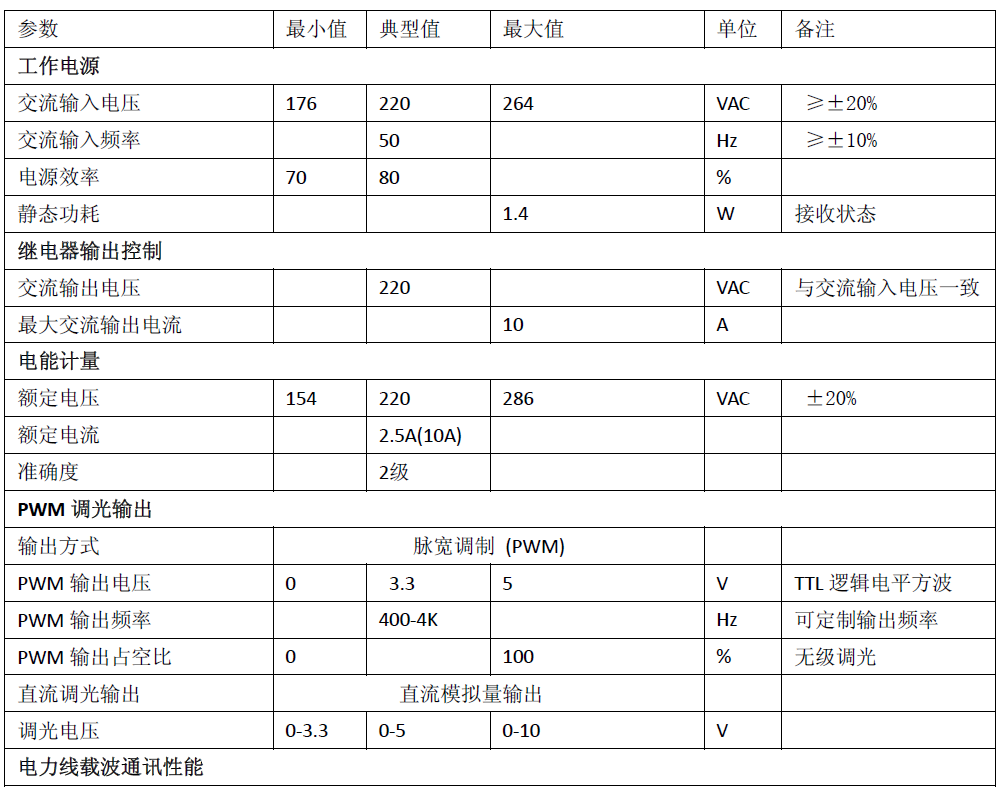

電氣參數

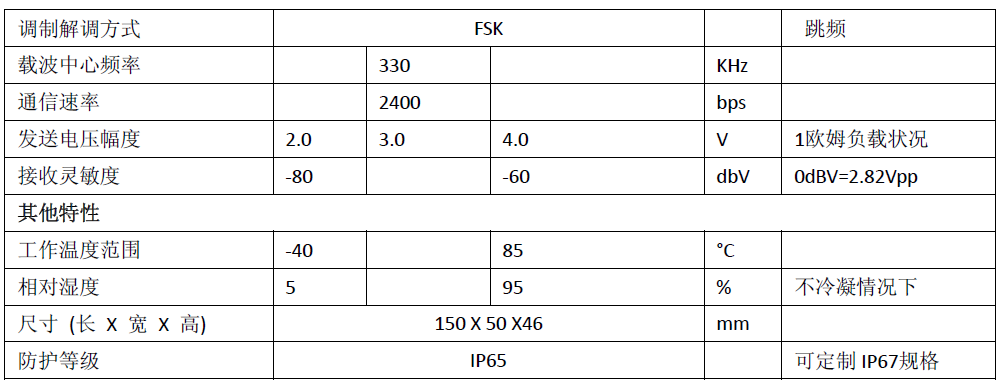

電力線載波通訊參數

智能路燈控制器的概念和發展背景
    由于傳統路燈的弊端：如能源浪費嚴重、管理手段單一、信息化水平低下、缺乏故障主動報警機制、故障燈位置難以發現等一系列問題。近幾年來國內很多城市都已經開始采用智能路燈控制技術，對傳統路燈進行智能化改造。隨著城市建設的快速發展，道路基礎照明設施數量不斷地增加，能源的供需矛盾越來越突出，節電節能、綠色照明的要求越來越迫切，越來越高。路燈的開關方式采用光照度控制或微電腦定時器控制，設備長時間運行后會出現開關燈的時間不準確、時間不統一現象。另外，傳統的路燈方法是靠維修人員在開燈時間開車巡視，發現設備故障才去解決，由于人力物力和維修人員責任心的問題，常常出現局部區域路燈長期不亮的情況，由此帶來的社會問題將給城市管理者帶來極大的負面影響。路燈是城市重要的公用設施，提供自動化程度高、運行可靠、高效節電、使用維護方便的道路照明集中控制系統，是綠色節能、管理智能化與現代化的必然要求。路燈照明急需一套智能化自動化且簡單實用的控制系統對城市路燈實現遠程集中監控，以提高管理效率，降低路燈的管理和維護成本，智能路燈控制器由此誕生！智能路燈控制器又稱“智能型路燈控制器”、“路燈智能控制器”，是采用物聯網技術、云計算技術以及電力線載波通信技術，對路燈實現開關、調光、分組控制、定時控制、經緯度控制、電量采集、故障報警、遠程診斷維護、數據報表、節能管理等功能的智能型控制終端。下面，小編將為您介紹幾款暢銷國內的智能路燈控制器和相關的智能路燈控制系統吧！

智能路燈控制系統功能
1） 開關控制：可對任意一盞燈、任意一路或指定分組進行開關控制。
2） 調光控制：可對任意一盞燈、任意一路或指定分組進行調光控制。
3） 狀態查詢：查詢指定某盞路燈開關狀態、電流值、電壓值、功率值等數據。
4） 定時控制：預設開燈和關燈時間規則，半夜燈時間規則，調光時間規則。
5） 故障報警：某盞路燈發生故障、回路發生故障,智能路燈控制系統主動向監控中心發送報警信息。
6） 線路防盜：線路電纜被盜時,智能路燈控制系統主動向監控中心發送報警信息。
7） 系統顯示：顯示照明設備系統組織結構及配電設施和燈具類型等相關重要信息。
8） 數據存儲：存儲系統操作、設備在線、開關燈、報警等日志信息。
9） 維護拓展：遠程參數設置和維護及其它功能拓展。

智能路燈控制系統特點
1） 采用智能路燈控制系統，無需鋪設專用通信電纜，施工方便快捷。
2） 系統安裝調試簡單，一名普通施工人員通過簡單培訓即可進行設備安裝調試。
3） 智能路燈控制系統的管理功能強大，可對控制器終端設備進行分區、分組、分線路管理。
4） 綠色照明、高效節能，通過對燈具的分組控制和調光控制極大節省電能消耗。
5） 智能路燈控制系統可根據天文鐘時間和實際光照度值合理計算開關燈時間，最大限度節約能耗。
6） 靈活控制手段，用戶可通過PC、智能手機等設備進行實時控、狀態查詢和報警處理。
7） 設備掉電報警，當線路供電發生異常終端設備可利用自身后備電源及時向中心發送設備掉電的報警信息。
