巨川電氣-論智能照明控制系統的應用 來源:www.youhuidz.com
業廠家生產▲智能照明開關模塊，照明智能照明控制系統，智能照明控制模塊，路燈照明智能控制模塊，智能模塊調光，智 能照明調光模塊，教室照明智能控制系統∴▲價格實惠，質量穩定，技術先進，專業可靠。◆現貨存庫☆批發價格，生產廠家，最實惠的價格！，每一位客戶都買到一個稱心如意的產品，“保證產品質量，保持一級信譽”的經營理念，堅持以客戶為本的原則為廣大客戶提供優質的服務。聯系人:吉經理，手機微信：13634299313
價格，型號，選型，銷售服務電話：0577-27877837,歡迎您來電洽談！浙江巨川電氣有限公司專業生產【】生產廠家，產品質量過硬，價格合理。
規 格：齊全、巨川原廠出品；
數 量：海量庫存、幾乎所有型號；
貨 期：現貨當日發
備 注：提供多種解決方案，技術支持、產品按原廠巨川電氣助您――善用其效，盡享其能，有巨川，使用產品更放心，產品在促銷中。。。
一、產品應用領域
產品廣泛應用于應急照明回路、 景觀照明、 航空照明、 場地照明商廈、學校、公園、體育館、展覽館、工業園區、機場、鐵路、車站、變電站等地的燈光控制、消防聯動、能耗監測和節能管控！
二、 功能特點
1. 1-12路繼電器開關輸出單元
2. 自帶場景控制器，多達128個場景
3. 每個回路具有燈具保護延時（0-60分鐘）
4. 每個回路具有分批開啟延時（0-25秒）
5. 繼電器開關可手動控制
6. 具有遠程編程和管理功能
7. 設備重啟可選擇已開的場景或指定的場景
1． 安裝條件
安裝位置要通風良好，注意防潮、防震、防塵。
2． 接線規格
l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線
l 485總線連接線：采用超五類線或4芯雙絞線
3． 典型系統連接
該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。
四、JCT型系列智能燈光控制器接線圖
1、輸出控制常開觸點AC250V/16A(注：負載接線示意圖)
2、運行和通信狀態指示。
3、手動控制開關,現場實驗按鈕。
4、工作電源：V ,V-：DC12V；VCC,GND：DC12V/ 2A；電源和智能照明模塊對應V 連接VCC，V-連接GND，B0,A0,RS-485通信接口,主要與后臺總線連接，智能照明控制模塊BO,A0之間對應手拉手方式連接，接線圖上未標明的在對應模塊上標示有，KEY為開關量連接型號，B1,A1為抄表連接型號，DS1為溫度采集連接型號，I1,I2根據現場編程設定
5、L5508D1A 擴展接口
五、JCT型系列智能燈光控制器選型
| 序號 | 設備型號 | 設備介紹 | 設備尺寸 |
| 1 | JCT.ZM04/16 | 4路 250V,數字可編程開關控制器+定時模塊+電源模塊,標準35mm導軌式安 | 155*110*60 |
| 2 | JCT.ZM06/16 | 6路 250V,數字可編程開關控制器+定時模塊+電源模塊,標準35mm導軌式安裝 | 155*110*60 |
| 3 | JCT.ZM08/16 | 8路 250V,數字可編程開關控制器+定時模塊+電源模塊,標準35mm導軌式安裝 | 255*110*60 |
| 4 | JCT.ZM10/16 | 10路 250V,數字可編程開關控制器+定時模塊+電源模塊,標準35mm導軌式安裝 | 255*110*60 |
| 5 | JCT.ZM12/16 | 12路 250V,數字可編程開關控制器+定時模塊+電源模塊,標準35mm導軌式安裝 | 255*110*60 |
| 6 | JCT.L | 安裝方式 標準35mm導軌式安裝 |
六、功能及操作說明
1、 繼電器開關手動控制
本模塊除接收外部信號進行開關控制外，也可手動控制開關。
通過操作1～12回路繼電器的手動開關，可分別控制1～12回路開、關。
2、 本機設備號
設備ID必須通過“JCT系統控制軟件”設置，設置見軟件說明。
3、 場景
多達128個場景，每個場景由任意回路組合而成。場景必須通過“JCT 系統控制軟件”來設置，設置見軟件說明。
4、 回路開啟和保護延時
回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用，當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。
注：開啟延時值范圍為0.0～25.0秒。
回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。
注：保護延時值范圍為00～60分。
開啟延時值、保護延時值必須通過“JCT系統控制軟件”來設置，設置見其說明。
5、 重啟后運行場設置（上電恢復場景設置）
如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。
如系統設置為指定的場，本機重啟后，將運行指定的場景。
設置要通過“JCT系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。

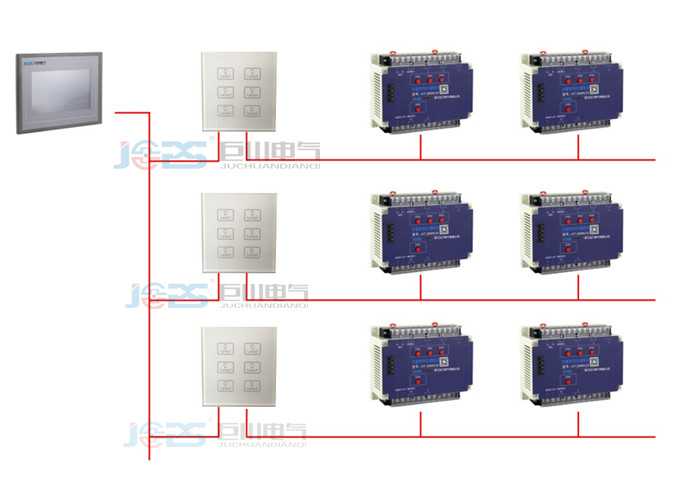

七、JCT型系列智能燈光控制系統網絡拓撲圖
設備安裝應嚴格按照接線標識和端子的插接方向安裝，剝開的金屬線頭（8mm）應保證完整的放入端子的接線孔中，再擰緊鏍釘，安裝時應避免剝開的金屬線頭過長外露或緊固鏍釘松動，否則將會引發嚴重事故。安裝線徑建議選擇多股BVR線（線徑據實際負荷選擇）。（如下圖）
八、常見故障處理
1、電源故障 ----- 檢查輸入AC220V電源是否連接或連接正確；
2、無輸出控制----檢查輸出控制線是否連接正確；
3、控制器不工作 ----檢查開關DC12V電源是否連接正確；
4. 無通信-----檢查通信線路、通信端口安裝是否正確；
產品型號 A1-PWR-0101 A1-PWR-0102 A1-PWR-0111 A1-MBT-0213 A1-MBT-0214 A1-MBT-0215
產品名稱 電源模塊
通信轉換模塊 CANBUS網橋模塊 3010108007 MODBUS轉換模塊 系統單元 7 A1-MBT-0216 3010108008 定制協議轉換模塊
A1-MBT-0218 A1-MBT-0219 A8-SRW A1-CTL-0802 A1-MBH-0222 3010108012 3010108011 3080403001 3010110003 3010109007 DALI控制器 DMX512控制器 智能網關 場景定時模塊 CAN總線耦合器 13 A1-MBH-0224 3010109006 4通道CAN總線HUB
A1-86DI-2704/MS A1-86DI-2708/AS A1-86DI-2748 A1-86DI-2788 A1-86LD-2818 A1-86DI-2803 A1-86DI-2807 A1-86DI-2812 A1-86DI-2803C A1-86DI-2807C 3010701001 3010702001 4鍵智能輕觸面板 8鍵智能輕觸面板 3010207001 6鍵LCD智能觸摸面板 3010207002 3.5寸彩屏觸摸面板 3011601001 3.5寸彩屏觸摸面板 3011601002 3011601003 3鍵智能輕觸面板 7鍵智能輕觸面板 3011601004 12鍵智能輕觸面板 3011602001 3011602002 3鍵輕觸面板 7鍵輕觸面板
A1-PDA-0310 3010902004 10寸墻掛式彩屏面板
A1-MMW-1610 3011401001 智能型移動探測器
A1-MZD-1620 3011402001 智能照度探測器
輸入單元 15 ZD-6VBL 1041706002 照度變送器
ZD-6VBM 1041706003 照度變送器
ZD-6VBH 1041706004 照度變送器
18 19 20 21 A1-MEV-2102 A1-MEV-2104 A1-MAD-1744 A1-MAD-1704 A1-MAD-1708 3011301001 嵌入式2路DI輸入模塊 3010106003 嵌入式4路ELV模塊 3010105003 3010105007 3010105004 4路AI/DI輸入模塊 4路狀態輸入模塊 8路DI輸入模塊
A1-MAP3001 3010116002 三相智能電量變送器
A1-MAP3003 3010116003 三路單相智能電量變送器
A1-MLC-1324 （10A） 3010101024 4路繼電器控制模塊
A1-MLC-1328（10A） 3010101025 8路繼電器控制模塊
A1-MLC-13212（10A） 3010101026 12路繼電器控制模塊
A1-MLC-1324（16A） 3010101016 4路繼電器控制模塊
A1-MLC-1328（16A） 3010101020 8路繼電器控制模塊
A1-MLC-13212（16A） 3010101027 12路繼電器控制模塊
A1-MLC-1334（16A） 3010101032 4路繼電器控制模塊
A1-MLC-1338（16A） 3010101033 8路繼電器控制模塊
A1-MLC-1344（16A） 3010101014 4路繼電器控制模塊
A1-MLC-1348（16A） 3010101021 8路繼電器控制模塊
A1-MLC-13412（16A） 3010101028 12路繼電器控制模塊 輸出單元
A1-MLC-1344（20A） 3010101023 4路繼電器控制模塊
A1-MLC-1348（20A） 3010101022 8路繼電器控制模塊
A1-MLC-13412（20A） 3010101029 12路繼電器控制模塊
A1-MLC-1354（16A） 3010101012 4路繼電器控制模塊
A1-MLC-1358（16A） 3010101031 8路繼電器控制模塊
A1-MID-1422/2 A1-MFD-1414 A1-MID-1404/2 30101030012路0-220VAC調光模塊 3010102005 4路1-10VDC調光模塊 30101040084路0-220VAC調光模塊
A1-MID-1404/5 3010104012 4路5A智能調光器
A1-MID-1404/10 3010104010 4路10A大功率智能調光器
A1-MID-1406/10 3010104013 6路10A大功率智能調光器
A1-MID-1403/20 3010104011 3路20A大功率智能調光器
A1-MCC-1502 A1-MCC-1504 3010107005 3010107006 4020307001 2路窗簾控制模塊 4路窗簾控制模塊
